graph LR
    A[结构化方法] --> A1[结构化需求分析]
    A --> A2[结构化设计]

3.1 结构化需求分析

  1. 可以用于描述加工的是：结构化自然语言。
  2. 可以用于表示数据的静态结构的是：数据存储。
  3. 结构化分析方法用于表达功能模型的工具：DFD图（数据流图、数据流程图）。一般包含数据流、数据存储、加工、数据源、数据潭等。
  4. 数据字典中定于数据结构的符号：m…n表示子界，{}表示重复。
  5. 结构化分析方法建模步骤：建立系统 -> 建立层次 -> 定义字典 -> 加工。
    （1）建立系统环境图,确定系统语境；（1分）
    （2）自顶向下，逐步求精，建立系统的层次数据流图；（2分）
    （3）定义数据字典；（1分）
    （4）描述加工。（1分）
  6. 数据流图中，椭圆表示加工，双横线表示数据存储，方框表示数据源。
  7. 在结构化分析方法中，可采用结构化自然语言、判定表、判定树描述加工。
  8. 结构化分析方法中，数据的变换单位是加工。
  9. 事务流程图中，一个事务可以被另一个事务吸食，称为事务吸收。
  10. 数据字典中，所有客体均可用顺序结构、选择结构、重复结构三种基本结构表示。
  11. 结构化方法中，软件中具有特定标识的独立成分是模块。
  12. 结构化方法包括：结构化分析方法、结构化设计方法、结构化程序设计方法。

3.2 结构化设计

  1. 耦合：不同模块间相互依赖程度。
    耦合程度：内容耦合 > 公共耦合 > 控制耦合 > 数据耦合
    数据耦合：通过传递参数调用模块。
    控制耦合：通过传递开关量（只有两种状态的离散信号）调用模块。
    公共耦合：一组模块共同引用一个全局数据项。
    内容耦合：一个模块直接操作另一个模块的数据，或一个模块不通过正常入口转入另一个模块。
  2. 内聚：一个模块内部各成分之间相互关联程度。
    常见内聚类型：偶然内聚、逻辑内聚、时间内聚、过程内聚、通信内聚、顺序内聚、功能内聚。
    内聚程度：功能内聚 > 过程内聚 > 逻辑内聚
    通信内聚：一个模块内所有成分都生成或操作同一数据集。
    偶然内聚：一个模块的各成分之间基本不存在任何关系。
  3. 提高模块独立性的原则：高内聚低耦合

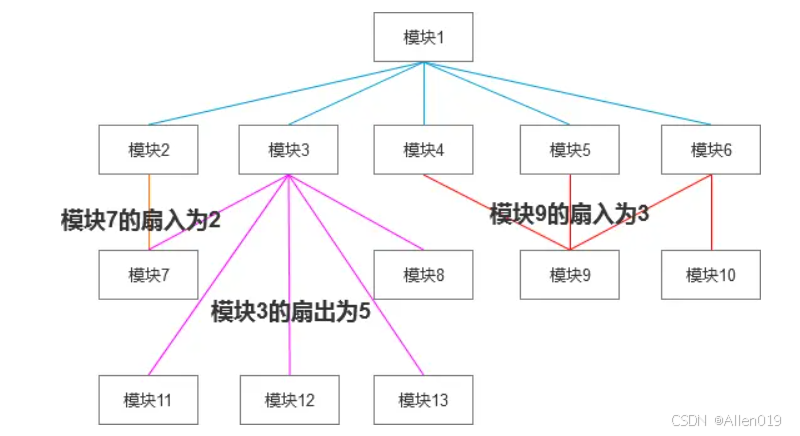

  4. 在软件设计中，扇入和扇出的概念是指应用程序模块之间的层次调用情况。

    按照结构化设计方法，一个应用程序是由多个功能相对独立的模块所组成。
    扇入：是指直接调用该模块的上级模块的个数。扇入大表示模块的复用程度高。
    扇出：是指该模块直接调用的下级模块的个数。扇出大表示模块的复杂度高，需要控制和协调过多的下级模块；但扇出过小（例如总是1）也不好。扇出过大一般是因为缺乏中间层次，应该适当增加中间层次的模块。扇出太小时可以把下级模块进一步分解成若干个子功能模块，或者合并到它的上级模块中去。
    设计良好的软件结构，通常顶层扇出比较大，中间扇出小，底层模块则有大扇入。（大小大）（2024-04XZ 2'）
  5. 宽度：同一层次上模块总数的最大值。
  6. 深度：粗略标志一个系统的规模和复杂程度。
  7. 作用域：模块内受一个判定所“影响”的所有模块的集合。（背）
  8. 控制域：模块本身或所有直接或间接“从属”于它的模块的集合。（背）
  9. 作用域和控制域的启发式原则：尽力使模块的作用域在其控制域之内。
  10. 逐步求精：每一步是对上一步结果的细化。（使用N-S盒图）
  11. 详细设计工具：PFD图（程序流程图/框图）、N-S图（盒图）、PAD图（问题分析图）、PDL（类程序设计语言）。
    N-S图：盒图，支持自顶向下逐步求精，严格控制一个处理到另一个处理的转移。
    PAD图：问题分析图，用二维树结构表示程序控制流，面向高级语言。
    简述PDL特点：
    （1）PDL也称为伪码,它是一种用正文形式表示数据和处理过程的设计工具。
    （2）PDL借用某种结构化程序设计语言(如Pascal或)的关键字作为语法框架,用于定义控制结构和数据结构。
    （3）PDL通常使用某种自然语言(如汉语或英语)的词汇,灵活自由地表示实际的操作和判定条件。
    （4）PDL可以作为注释工具直接插在源程序中间。
  12. 程序流程图优缺点
    （1）优点：对控制流程描绘很直观，便于初学者掌握。
    （2）缺点：不是一种逐步求精的工具；控制流不受约束，可能破坏好的系统结构；不易表示数据结构。
  13. 结构化程序设计：顺序结构、选择结构、循环结构。
    选择结构的表达式：IF-THEN-ELSE。
  14. 针对具有变换型流图和事务型DFD的总体设计步骤：
    （1）在软件总体设计中，通常以变换设计为主，事务设计为辅进行结构设计；（1分）
    （2）首先利用变换设计，把软件系统分为输入，中心变换和输出3个部分，设计上层模块；（1分）
    （3）然后根据各部分数据流图的结构特点，适当地利用变换设计和事务设计进行细化，得到初始的模块结构图；（1分）
    （4）再按照“高内聚低耦合”的原则，对初始的模块结构图进行精化，得到最终的模块结构图。（2分）
  15. 变换设计的基本步骤：
    （1）设计准备，复审并精化系统模块；（1分）
    （2）确定输入、变换、输出这三部分之间的边界；（1分）
    （3）设计系统模块结构图的顶层和第一层；（1分）
    （4）自顶向下，逐步求精。（2分）
  16. 结构化方法的不同阶段：可行性研究阶段、需求分析阶段、总体设计阶段、详细设计阶段、编码实现阶段、测试阶段、维护阶段。
    总体设计阶段使用HIPO图，由IPO图和H图（层次图）组成。
    层次图：适合自顶向下的软件设计过程。
    总体设计阶段内的三个阶段： （2024-04JD 5'）
    （1）第一阶段为初始设计。对给定的数据流图进行复审和精化的基础上，将其转化为初始的模块结构图。（1分）
    （2）第二阶段为精化设计。依据模块“高内聚低耦合”的原则，精化初始的模块结构图，并设计其中的全局数据结构和每一模块的接口。（2分）
    （3）第三阶段为复审阶段。对前两个阶段所得到的高层软件结构进行复审，必要时还可能需要对该软件结构做一些精化工作。（2分）
  17. 概要设计规约的主要内容 （2024-04JD 5'）
    （1）系统架构设计：包括系统的物理硬件架构、软件架构、技术平台选择等。（1分）
    （2）功能模块设计：根据需求将功能划分到子系统或模块中，包括主要数据结构。（1分）
    （3）接口设计：定义系统内部模块间或与外部系统的交互接口，以及必要的注释。（1分）
    （4）数据库设计：设计核心数据的逻辑结构。（1分）
    （5）测试需求等。（1分）
  18. 待建系统的数据流图两种类型：变换型数据流图、事务型数据流图。
